第 13 章 第 4 节 家庭电路

我们的家中有各种家用电器（图 13–4–1），如客厅的空调和电视机、书房的计算机和打印机、厨房的冰箱和微波炉等。这些电器虽然功能不同，但都需要通电才能工作。我们该如何安全连接和使用这些家用电器呢？

家庭电路通常有哪些组成部分？

家庭电路包含供电线路、电能表、低压断路器、开关、插座和用电器，用电器插头插入插座后，用电器即接入家庭电路。在布线时，考虑到不同家用电器的功率差异较大，往往将家庭电路分为若干支路，以便于安装和检修。

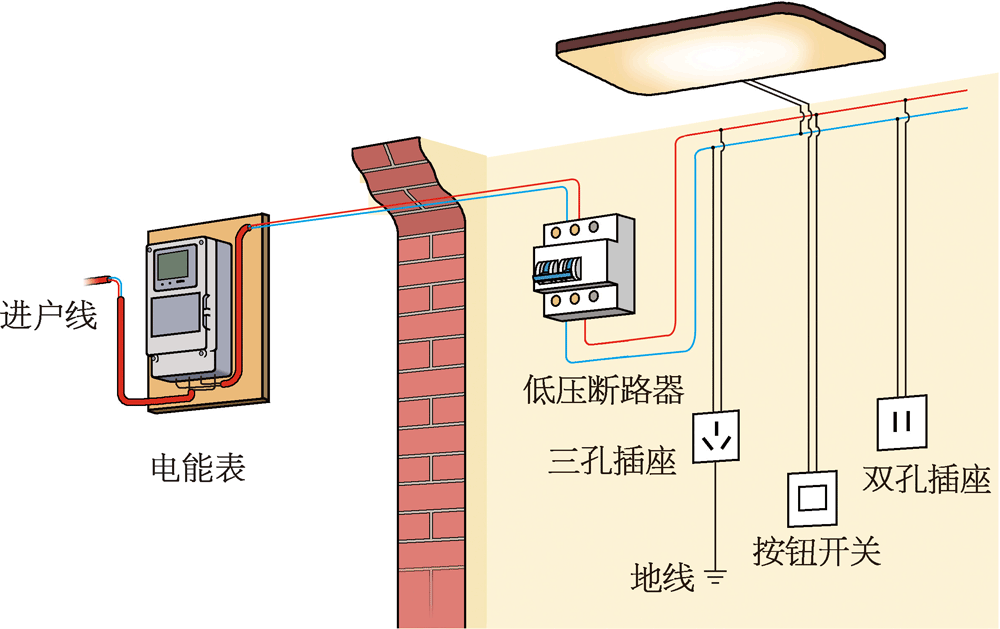

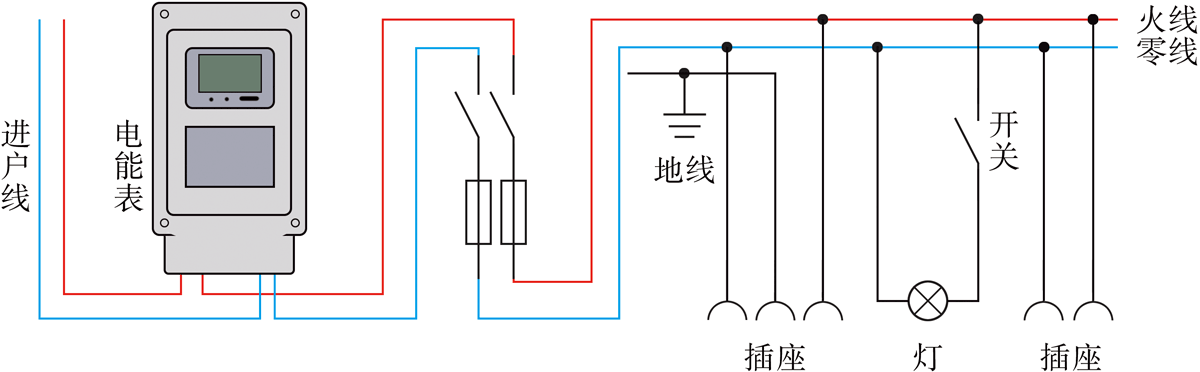

图 13–4–2 所示是一个简单的家庭电路示意图。

家庭用电要注意哪些事项？

过量的电流通过人体会引起不同程度的组织损伤或器官功能障碍，俗称触电，触电会造成机体破坏甚至死亡。人体能导电，人体两端的电压越高，通过人体的电流就越大。在一般环境下，人体两端所加电压不超过 36 V 时，通过人体的电流是安全的。家庭电路的电压一般是 220 V，远远大于安全电压。

在家庭电路的使用中，为了防止电流流过人体，我们应避免用湿手去插、拔插头（图 13–4–4）；搬动家用电器时不能拖拽用电器和接线板，避免损坏导线；如图 13–4–5 所示，为防止幼儿触电，插座的位置不宜过低，还应该安装插座保护壳等。

一旦发生触电事故，应迅速切断电源，并用绝缘物体将触电人员与电源分离，切记不能直接触碰触电人员。

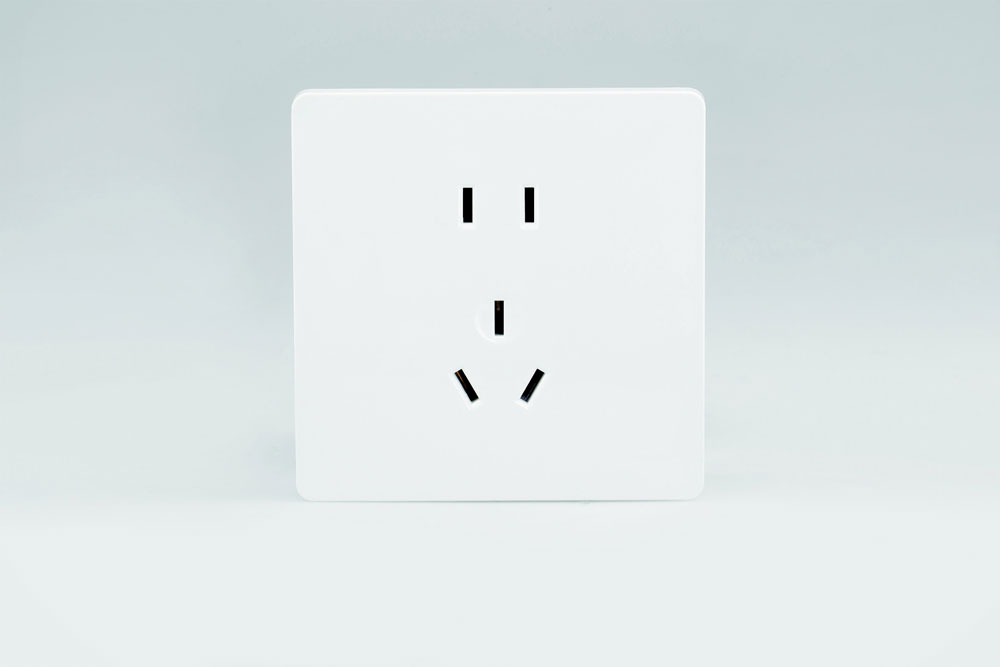

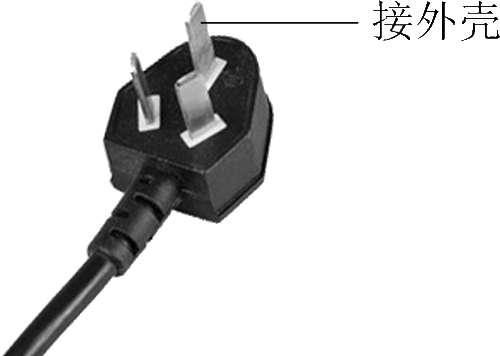

为了充分保证使用时的安全，洗衣机、电冰箱、空调等电器一般采用三脚插头，其中一脚与电器的金属外壳相连（图 13–4–6）。当三脚插头插入三孔插座时，用电器的金属外壳首先接地，从而有效保证人身安全。

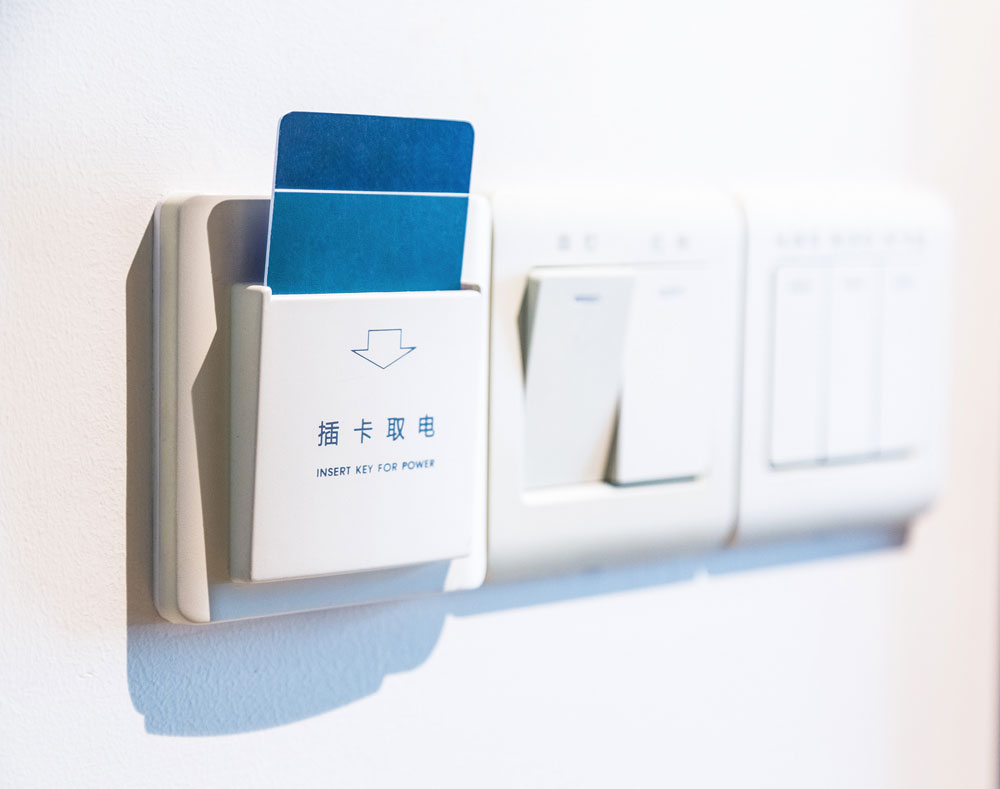

家庭用电中不仅要时刻保持安全意识，还要有节能环保意识。使用空调时，制冷温度不宜设置得太低，制热温度则不宜设置得太高。此外，待机状态下的用电器仍在消耗电能，因此建议关闭长时间不使用的用电器。

电无处不在，为我们的生活带来了便利，而安全用电、节约用电人人有责，让我们一起行动起来。
