第 12 章 第 3 节 电阻的测量
第
12
章
·
欧
姆
定
律
电阻的测量
在设计和制作电器过程中，会用到各式各样的电阻。图 12–3–1 是一些常用的电阻，在使用前，我们需要测量它们的电阻值。如何通过实验来测量呢？
如何用电流表和电压表测量电阻？
导体的电阻可以通过间接测量的方法获得，其中，实验室常用电流表和电压表测量电阻。
用电流表和电压表测量电阻
实验原理与方案
根据欧姆定律，要测量导体的电阻 R，可以先测量导体两端的电压 U 和通过导体的电流 I，再利用公式 R = \(\dfrac{U}{I}\) 就可以计算出导体的电阻。
第
3
节
·
电
阻
的
测
量
实验装置与方法
本实验要用到待测电阻、电源、电流表、电压表、滑动变阻器、开关及导线等。
画出实验电路图。
实验操作和数据收集
设计数据记录表。
按照电路图连接电路。调节滑动变阻器，测量多组电压值和电流值，将实验数据记录在表中。
数据处理
计算电阻值，取其平均值即可得出本实验中待测电阻的阻值。
实验结论
待测电阻的阻值 R = _______Ω。
交流讨论
分析每次实验所得的电阻值，说明本实验需要多次测量的原因。
如何便捷地测量电阻？

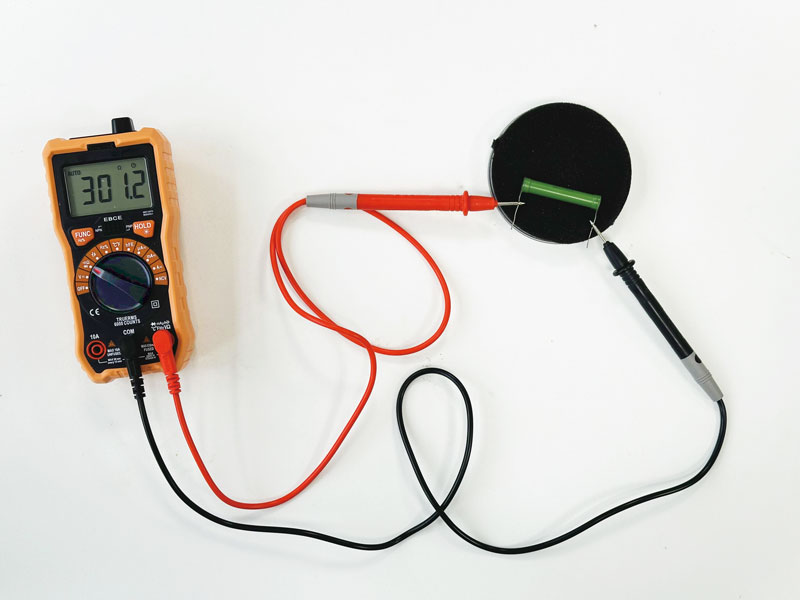

用电流表和电压表分别测量通过导体的电流和导体两端的电压，再利用公式计算出导体的电阻，这种间接测量电阻的方法称为“伏安法”。此外，还可以使用多用电表便捷地测量导体的电阻（图 12–3–2）。
为了更加精确地测量导体的电阻，可以采取多次测量取平均值的方法，也可以选用精度更高的测量工具或改进测量方法。
第
12
章
·
欧
姆
定
律
1．“伏安法”测电阻的实验原理是：____________，测量电阻的方法有很多，比如可以用____________便捷地测量电阻。
2．在“用电流表和电压表测量电阻”的实验中，连接图 12–3–3 所示电路，有两根导线尚未连接。用笔画线代替导线补上。
3．在“用电流表和电压表测量电阻”的实验中，可选器材有：待测电阻、电流表、电压表、若干节干电池、开关及导线。实验中如何改变待测电阻两端电压？
4．某同学用电流表和电压表测小灯泡的电阻，他将测得的实验数据和观察到的现象填在表 12–3–1 中。
| 实验 序号 |
小灯泡两端电压 U/V |
通过小灯泡电流 I/A |
小灯泡的电阻 R/Ω |
小灯泡的亮度 |
|---|---|---|---|---|
| 1 | 1.1 | 0.16 | 暗 亮 |
|
| 2 | 1.4 | 0.20 | ||
| 3 | 1.7 | 0.24 | ||
| 4 | 2.2 | 0.25 | ||
| 5 | 2.5 | 0.26 |
第
3
节
·
电
阻
的
测
量
（1）根据表 12–3–1 中的各组数据计算对应的小灯泡的电阻，并填在表格中。
（2）通过小灯泡的电流随其两端电压变化的I–U图像最接近图 12–3–4 中的哪一个？
（3）该同学通过查阅资料了解到，灯丝的温度越高，小灯泡就越亮。试根据上述信息简要分析小灯泡灯丝电阻随温度变化的关系。
