物理学与工程实践
斜拉桥的原理与模型制作

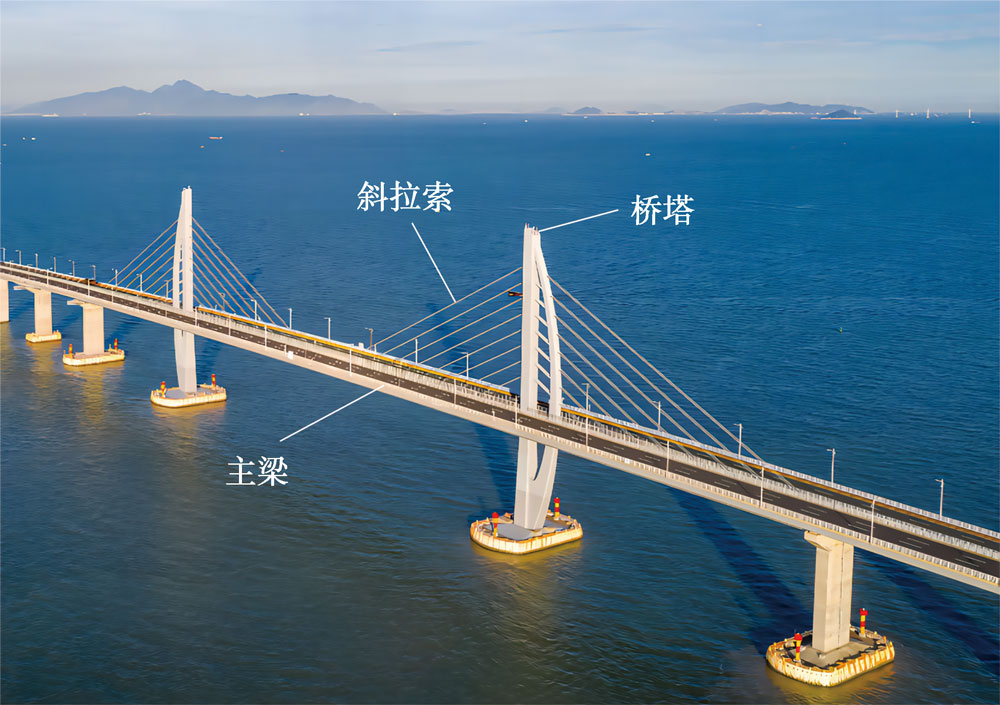

斜拉桥是用许多斜拉索将主梁直接拉在桥塔上的一种桥梁，是大跨度桥梁的主要类型。斜拉桥的主要结构包括主梁、斜拉索和桥塔。图1所示的斜拉索桥是港珠澳大桥的重要组成部分，其桥塔像风帆一样伫立在海中，寓意一帆风顺，与两侧的斜拉索、下面的主梁构成了一道美丽的风景线。
跨学科实践任务
任务 1：斜拉桥的设计应用了许多物理知识。如图2所示，图（a）虚线框中的结构可简化为图（b）所示模型。在图 3 中绘制该模型的受力图，并根据杠杆的平衡条件，猜想各个力之间的大小关系，设计实验验证猜想。
跨
学
科
实
践
·
斜
拉
桥
的
原
理
与
模
型
制
作
任务 2：选择一座现有的跨江斜拉桥，利用规定的材料，制作大桥跨江主桥部分的模型，并对模型进行承载测试，比比谁的模型更美观、更坚固。
材料：A3 白卡纸一张（尺寸 420 mm × 297 mm）、宽度为 8 mm 的双面胶带一卷、细线。
要求：① 模型稳定并有一定的承载能力（测试方法：逐个将钩码置于桥面中心）；② 桥体跨度不小于 280 mm。
评价与反思
| 评价项目 | 评价要点（☆☆☆） | 自评 | 互评 |
|---|---|---|---|
| 实践计划 | 能制订分工合理、任务明确、进度可行的实践计划 | ||
| 能在规定的时间内完成计划 | |||
| 实践成果 | 能正确绘制受力图，猜想各力之间的大小关系 | ||
| 能设计简单易行的实验验证方案，完成实验步骤，分析实验数据，获得实验结论 | |||
| 能利用规定器材，制作符合要求的斜拉桥主桥模型 | |||
| 通过模型测试，不断改进设计，提升承载能力，增强美观程度 |
第
8
章
·
简
单
机
械
功
和
能
（续表）
| 评价项目 | 评价要点（☆☆☆） | 自评 | 互评 |
|---|---|---|---|
| 信息搜集 | 能有效搜索所需学习资源，注意数据的可靠性和时效性 | ||
| 能规范地标注引用数据、图片等相关信息的来源 | |||
| 交流合作 | 能利用数字设备开展交流活动 | ||
| 在完成各自任务的同时，能与其他成员团结协作，开展合作 | |||
| 在规定时间内完成展示，表达方式合理、流畅自然 | |||
| 评分方法：完全符合评价要点得☆☆☆，部分符合得☆☆，少量符合得☆ | |||
