六、安装简单的收音机

我们用方框图已经讲过简单晶体管收音机的工作原理。现在来连接这种收音机的电路，学习它的安装和调试方法。

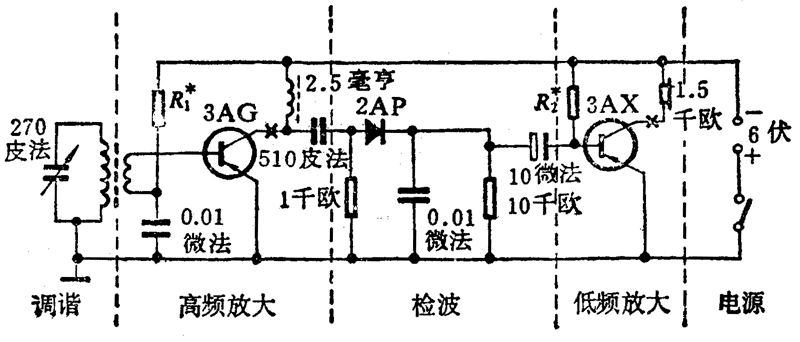

图 10–6 是一个两管收音机的线路图，它包括调谐、高频放大、检波、低频放大四个部分，图中已经用虚线隔开，图中的 R₁^*和 R₂^*叫做偏流电阻。

按照图 10–6 连接电路，连接的方法跟实验四相同。先在白纸上画出电路图，然后根据规格选取需要的元件，放在纸上摆好，再用导线把它们连接起来。偏流电阻 R₁^*和 R₂^*的阻值待定，可以先空着，等调试后再连入。

连接完毕，要按照电路图全面仔细检查一遍，确认无误后，即可接上电源进行调试。

对本机的调试，就是调整两个三极管的偏流电阻，把毫安表或万用电表的毫安档接入三极管的集电极电路（图中画“×”号处），用 20 千欧的固定电阻和 470 千欧的电位器串联起来暂代偏流电阻连入电路，调节电位器，使高频三极管集电极电流为 1 毫安左右，低频三极管集电极电流为 2 毫安左右。然后取下串联的固定电阻和电位器，用万用电表分别测出它们的总电阻，用阻值相同的固定电阻连入电路，调试工作就完成了。

调试好以后，即可调节可变电容器来试听电台的广播，本机的灵敏度不高，在广播电台较远时可能收听不到。遇到这种情况，可以用信号源发出高频调幅信号来代替广播电台，这时从耳机里可以听到嗡嗡的调制信号的音频交流声。
